การผลิตไฮโดรเจนในอุตสาหกรรมที่มีความบริสุทธิ์สูงจากเมทานอล 8400Nm3/H

การผลิตไฮโดรเจนในอุตสาหกรรมที่มีความบริสุทธิ์สูงจากเมทานอล 8400Nm3/H

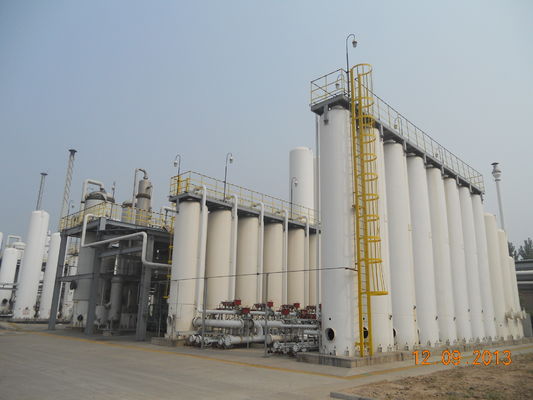

Shanxi 8400Nm3/h การผลิตไฮโดรเจนจากเมทานอล

การประยุกต์ใช้เทคโนโลยี

การใช้เมทานอลเป็นวัตถุดิบ ไฮโดรเจนดิบ (ส่วนใหญ่เป็น CO2, H2 และ Trace CO, CH4) ถูกผลิตโดยกระบวนการแตกร้าวด้วยไอน้ำ และจากนั้นทำให้บริสุทธิ์ด้วยเทคโนโลยีการดูดซับด้วยแรงดันสวิงเพื่อให้ได้ไฮโดรเจนที่มีความบริสุทธิ์ตรงตามความต้องการของผู้ใช้
เมทานอลดิบและน้ำกลั่นดิบถูกผสมล่วงหน้าในอัตราส่วนที่แน่นอน อัดแรงดันด้วยปั๊มสูบจ่าย ให้ความร้อนก่อน ทำให้เป็นแก๊ส และทำให้ร้อนยวดยิ่ง จากนั้นเข้าสู่เครื่องปฏิกรณ์ภายใต้การกระทำของตัวเร่งปฏิกิริยา ปฏิกิริยาจะดำเนินการเพื่อสร้างไฮโดรเจนดิบหลังจากการแลกเปลี่ยนความร้อน ความร้อนจะถูกนำกลับคืน เย็นลง จากนั้นจึงป้อนอุปกรณ์ดูดซับแรงดันสวิงเพื่อทำให้บริสุทธิ์ขั้นสุดท้าย

การปฏิรูปเมทานอล

คำอธิบายกระบวนการหลัก:

นำเมทานอลและน้ำที่ไม่ทำปฏิกิริยากลับคืนมาในถังบัฟเฟอร์ทรงกลม และผสมกับวัตถุดิบที่เป็นเมทานอลซึ่งมาจากถังบัฟเฟอร์เมทานอล (ในสัดส่วนที่แน่นอนของเมทานอลและน้ำ) อัดแรงดันด้วยปั๊มสูบจ่ายเข้าไปในเครื่องแลกเปลี่ยนความร้อน ขั้นแรก แลกเปลี่ยนความร้อนกับตัวแปลง แก๊ส;หลังจากการแลกเปลี่ยนความร้อนครั้งแรก กระแสจะเข้าสู่เครื่องทำความร้อนแบบไอน้ำ ประการที่สองการแลกเปลี่ยนความร้อนกับน้ำมันนำความร้อนและการกลายเป็นไออย่างสมบูรณ์และความร้อนสูงเกินไปอุณหภูมิของไอน้ำวัตถุดิบถึงอุณหภูมิสูงและเข้าสู่ตัวปฏิรูป การสลายตัวของตัวเร่งปฏิกิริยาและปฏิกิริยาการแปลงให้สมบูรณ์ในเวลาเดียวกัน ก๊าซที่ปฏิรูปที่อุณหภูมิสูงจะเย็นลงด้วยของเหลวในวัตถุดิบและหมุนเวียนน้ำหล่อเย็นด้วยความร้อน เครื่องแลกเปลี่ยนและคอนเดนเซอร์เป็นการแลกเปลี่ยนความร้อนครั้งที่สามอุณหภูมิเย็นลงเหลือต่ำกว่า 40 ℃ ในหอซักล้างโดยการล้างด้วยน้ำที่กลั่นแล้วส่วนผสมของก๊าซที่ปฏิรูปแล้วจะไปที่เครื่องแยกแก๊สและของเหลวเพื่อแยกน้ำ จากนั้นจึงไปที่ส่วนการทำให้บริสุทธิ์ด้วย PSAเมทานอลที่ไม่ทำปฏิกิริยาจะถูกดูดซับด้วยน้ำที่กลั่นแล้ว และกลับสู่ระบบรีไซเคิลโดยปั๊มของเหลวรีไซเคิล

เครื่องแยก/ทำให้บริสุทธิ์ของ HAVAYAR ทำงานบนกระบวนการดูดซับแรงดันสวิง หรือที่เรียกว่าเทคโนโลยี PSAเทคโนโลยีนี้ขึ้นอยู่กับปรากฏการณ์การดูดซับแบบเลือกของโมเลกุลก๊าซภายใต้แรงกดดันบนพื้นผิวของตัวดูดซับที่มีรูพรุนสูงและมีประสิทธิภาพสูง ในกรณีของการสร้างไฮโดรเจน ตัวดูดซับจะเป็นตะแกรงโมเลกุลคาร์บอน (CMS)เมื่อใช้ไฮโดรเจนและคาร์บอนไดออกไซด์จากปฏิกิริยาการเปลี่ยนน้ำสำหรับการสร้างไฮโดรเจน หอดูดซับจะเต็มไปด้วย CMS

ดัชนีทางเทคนิค

ความจุ:8400Nm3/h
ความบริสุทธิ์: 99% ~ 99.999%

คุณสมบัติและข้อดี:

เทคโนโลยีกระบวนการที่ครบถ้วนและการทำงานที่ปลอดภัยและเชื่อถือได้
แหล่งวัตถุดิบและขนาดการประมวลผลขนาดใหญ่
เทคโนโลยีการกู้คืนขั้นสูงของพลังงานความร้อนและการใช้พลังงานการผลิตต่ำ
