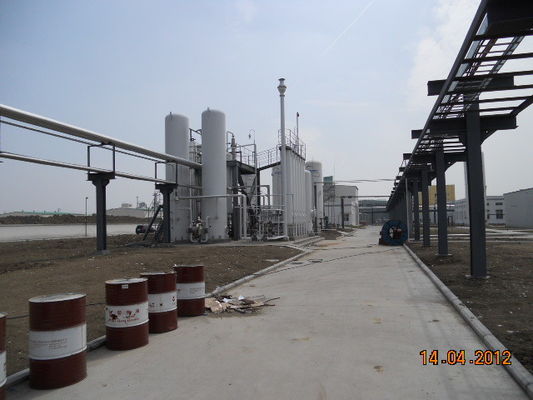

500Nm3/H Psa Unit Hydrogen Generator Plant หน่วยปฏิรูปไอน้ำ

500Nm3/H Psa Unit Hydrogen Generator Plant หน่วยปฏิรูปไอน้ำ

500Nm3/h โรงผลิตไฮโดรเจน, การผลิตไฮโดรเจนจากเมทานอล

การประยุกต์ใช้เทคโนโลยี

การใช้เมทานอลเป็นวัตถุดิบ ไฮโดรเจนดิบ (ส่วนใหญ่เป็น CO2, H2 และ Trace CO, CH4) ถูกผลิตโดยกระบวนการแตกร้าวด้วยไอน้ำ และจากนั้นทำให้บริสุทธิ์ด้วยเทคโนโลยีการดูดซับด้วยแรงดันสวิงเพื่อให้ได้ไฮโดรเจนที่มีความบริสุทธิ์ตรงตามความต้องการของผู้ใช้
เมทานอลดิบและน้ำกลั่นดิบถูกผสมล่วงหน้าในอัตราส่วนที่แน่นอน อัดแรงดันด้วยปั๊มสูบจ่าย ให้ความร้อนก่อน ทำให้เป็นแก๊ส และทำให้ร้อนยวดยิ่ง จากนั้นเข้าสู่เครื่องปฏิกรณ์ภายใต้การกระทำของตัวเร่งปฏิกิริยา ปฏิกิริยาจะดำเนินการเพื่อสร้างไฮโดรเจนดิบหลังจากการแลกเปลี่ยนความร้อน ความร้อนจะถูกนำกลับคืน เย็นลง จากนั้นจึงป้อนอุปกรณ์ดูดซับแรงดันสวิงเพื่อทำให้บริสุทธิ์ขั้นสุดท้าย

แผนภาพการดูดซับและการแยกสารผสมก๊าซ

ดังที่เห็นได้จากสมการการดูดซับไอโซเทอร์มอลของ Langmuir จากที่อุณหภูมิหนึ่ง การคายน้ำจะเสร็จสิ้นโดยการลดความดันลงวิธีการดูดซับทั่วไปคือการคายดูดซับในบรรยากาศและการดูดซับด้วยสุญญากาศ ซึ่งมีวัตถุประสงค์เพื่อลดความดันบางส่วนของตัวดูดซับการดูดซับและการคายน้ำของตามที่แสดงในภาพประกอบ:

การดูดซับแรงดันสวิง (PSA) และกระบวนการทำให้บริสุทธิ์ด้วยการดูดซับการแกว่งด้วยอุณหภูมิ (TSA) เกิดขึ้นได้จากคุณสมบัติสองประการของตัวดูดซับในการดูดซับทางกายภาพ: หนึ่งคือความสามารถในการดูดซับที่แตกต่างกันของส่วนประกอบที่แตกต่างกัน ทั้งสองคือความสามารถในการดูดซับของตัวดูดซับในตัวดูดซับที่เพิ่มขึ้นด้วย ความดันบางส่วนและลดลงเมื่ออุณหภูมิการดูดซับเพิ่มขึ้นคุณสมบัติแรกของตัวดูดซับ อาจตระหนักถึงการดูดซับพิเศษของส่วนประกอบสิ่งเจือปนที่บรรจุในก๊าซไฮโดรเจนซินเพื่อจุดประสงค์ในการทำให้บริสุทธิ์ด้วยไฮโดรเจนสำหรับคุณสมบัติที่สอง สามารถบรรลุการดูดซับที่ความดันสูงและอุณหภูมิต่ำ desorbing ในความดันต่ำและอุณหภูมิสูงวัฏจักรการดูดซับและการสร้างใหม่นี้บรรลุวัตถุประสงค์ของการทำให้บริสุทธิ์ด้วยไฮโดรเจนอย่างต่อเนื่องแต่ลดลงตามอุณหภูมิการดูดซับที่เพิ่มขึ้น

ดัชนีทางเทคนิค

ความจุ:500Nm3/h
ความบริสุทธิ์: 99% ~ 99.999%

คุณสมบัติและข้อดี

เทคโนโลยีกระบวนการที่ครบถ้วนและการทำงานที่ปลอดภัยและเชื่อถือได้
แหล่งวัตถุดิบและขนาดการประมวลผลขนาดใหญ่
เทคโนโลยีการกู้คืนขั้นสูงของพลังงานความร้อนและการใช้พลังงานการผลิตต่ำ
