โรงงานไฮโดรเจน PSA 200Nm3 จากหน่วยสร้างไฮโดรเจนเมทานอล

โรงงานไฮโดรเจน PSA 200Nm3 จากหน่วยสร้างไฮโดรเจนเมทานอล

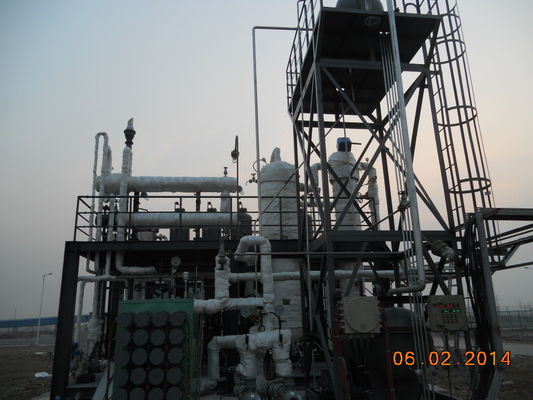

Qianan 200Nm3 การผลิตไฮโดรเจนจากเมทานอล

การประยุกต์ใช้เทคโนโลยี

การใช้เมทานอลเป็นวัตถุดิบ ไฮโดรเจนดิบ (ส่วนใหญ่เป็น CO2, H2 และ Trace CO, CH4) ถูกผลิตโดยกระบวนการแตกร้าวด้วยไอน้ำ และจากนั้นทำให้บริสุทธิ์ด้วยเทคโนโลยีการดูดซับด้วยแรงดันสวิงเพื่อให้ได้ไฮโดรเจนที่มีความบริสุทธิ์ตรงตามความต้องการของผู้ใช้
เมทานอลดิบและน้ำกลั่นดิบถูกผสมล่วงหน้าในอัตราส่วนที่แน่นอน อัดแรงดันด้วยปั๊มสูบจ่าย ให้ความร้อนก่อน ทำให้เป็นแก๊ส และทำให้ร้อนยวดยิ่ง จากนั้นเข้าสู่เครื่องปฏิกรณ์ภายใต้การกระทำของตัวเร่งปฏิกิริยา ปฏิกิริยาจะดำเนินการเพื่อสร้างไฮโดรเจนดิบหลังจากการแลกเปลี่ยนความร้อน ความร้อนจะถูกนำกลับคืน เย็นลง จากนั้นจึงป้อนอุปกรณ์ดูดซับแรงดันสวิงเพื่อทำให้บริสุทธิ์ขั้นสุดท้าย

ปฏิกิริยาการแปลงตัวเร่งปฏิกิริยา

ภายใต้อุณหภูมิและความดันที่แน่นอน และผลของตัวเร่งปฏิกิริยา ส่วนผสมของไอเมทานอลในตัวปฏิรูปมีปฏิกิริยาตัวเร่งปฏิกิริยาเฟสก๊าซ ปฏิรูปเมทานอลและปฏิกิริยาการเปลี่ยน CO ให้เสร็จสมบูรณ์

กระบวนการนี้ได้รับการออกแบบมาเพื่อทำให้การเปลี่ยนแปลงของปฏิกิริยาเคมีเสร็จสมบูรณ์ โดยเปลี่ยนก๊าซที่มีไฮโดรเจนและคาร์บอนไดออกไซด์เป็นส่วนใหญ่

ประโยชน์สำหรับลูกค้าในการออกแบบโรงงานไฮโดรเจน

เทคโนโลยีของเราช่วยให้สามารถใช้วัตถุดิบได้อย่างยืดหยุ่น และการออกแบบอาจได้รับการปรับให้เหมาะสมสำหรับค่าใช้จ่ายในการดำเนินงาน (OPEX) ที่ต่ำที่สุด) ประสิทธิภาพสูงสุด หรือต้นทุนตลอดวงจรชีวิตที่ต่ำที่สุดระดับต่างๆ ของการทำให้เป็นโมดูลและการกำหนดมาตรฐานสามารถนำไปใช้เพื่อให้เป็นไปตามข้อกำหนดของโครงการสำหรับการออกแบบโรงงานทั้งหมด ความพร้อมใช้งานและความน่าเชื่อถือที่ยอดเยี่ยมยังคงเป็นจุดสนใจหลักที่นี่ลูกค้าได้รับประโยชน์จากประสบการณ์มากมายของ Air Liquide ในการดำเนินงานที่มีโรงงานปฏิรูปไอน้ำขนาดใหญ่ของตัวเอง

ดัชนีทางเทคนิค

ความจุ:200Nm3/h
ความบริสุทธิ์: 99% ~ 99.999%

คุณสมบัติและข้อดี:

เทคโนโลยีกระบวนการที่ครบถ้วนและการทำงานที่ปลอดภัยและเชื่อถือได้
แหล่งวัตถุดิบและขนาดการประมวลผลขนาดใหญ่
เทคโนโลยีการกู้คืนขั้นสูงของพลังงานความร้อนและการใช้พลังงานการผลิตต่ำ
