การผลิตไฮโดรเจน 3.0Mpa SMR จากการใช้พลังงานต่ำของเมทานอล

การผลิตไฮโดรเจน 3.0Mpa SMR จากการใช้พลังงานต่ำของเมทานอล

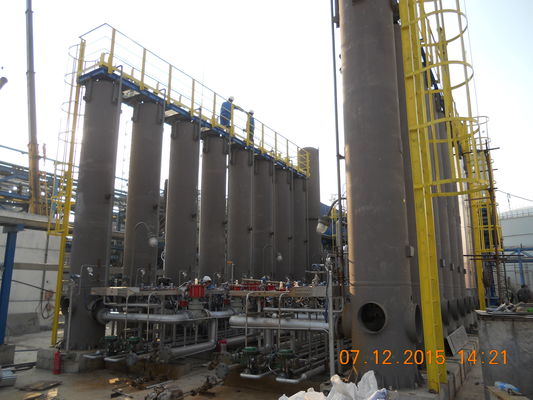

Jiangyin HANBANG 2 * 1000Nm3 / h การผลิตไฮโดรเจนจากเมทานอล, ปฏิรูป

การประยุกต์ใช้เทคโนโลยี

การใช้เมทานอลเป็นวัตถุดิบ ไฮโดรเจนดิบ (ส่วนใหญ่เป็น CO2, H2 และ Trace CO, CH4) ถูกผลิตโดยกระบวนการแตกร้าวด้วยไอน้ำ และจากนั้นทำให้บริสุทธิ์ด้วยเทคโนโลยีการดูดซับด้วยแรงดันสวิงเพื่อให้ได้ไฮโดรเจนที่มีความบริสุทธิ์ตรงตามความต้องการของผู้ใช้
เมทานอลดิบและน้ำกลั่นดิบถูกผสมล่วงหน้าในอัตราส่วนที่แน่นอน อัดแรงดันด้วยปั๊มสูบจ่าย ให้ความร้อนก่อน ทำให้เป็นแก๊ส และทำให้ร้อนยวดยิ่ง จากนั้นเข้าสู่เครื่องปฏิกรณ์ภายใต้การกระทำของตัวเร่งปฏิกิริยา ปฏิกิริยาจะดำเนินการเพื่อสร้างไฮโดรเจนดิบหลังจากการแลกเปลี่ยนความร้อน ความร้อนจะถูกนำกลับคืน เย็นลง จากนั้นจึงป้อนอุปกรณ์ดูดซับแรงดันสวิงเพื่อทำให้บริสุทธิ์ขั้นสุดท้าย

การแปลงความเย็นและการควบแน่นของแก๊ส

ก๊าซแปลงอุณหภูมิสูงซึ่งมาจากด้านล่างของตัวปฏิรูป หลังจากแลกเปลี่ยนความร้อนกับของเหลวของวัตถุดิบ นำความร้อนกลับคืนมาและลดอุณหภูมิของแก๊ส และอุณหภูมิลดลงต่ำกว่า 40 ℃ ผ่านเครื่องทำความเย็นจุดประสงค์ของขั้นตอนนี้คือเพื่อลดอุณหภูมิของก๊าซแปลงสภาพ และทำให้เมทานอลและส่วนประกอบน้ำที่กลั่นแล้วกลั่นตัวเป็นหยดน้ำ

การแปลงก๊าซให้บริสุทธิ์

ส่วนบนของตัวปฏิรูปนั้นเต็มไปด้วยฟิลเลอร์สแตนเลสก๊าซแปลงสภาพเข้ามาจากด้านล่างของตัวปฏิรูป และถูกชะล้างด้วยน้ำที่กลั่นแล้วนั่นคือการทำความสะอาดเมทานอลที่ไม่ทำปฏิกิริยาในแก๊สและส่งคืนน้ำยาล้างไปยังถังบัฟเฟอร์ของเหลวหมุนเวียนหลังจากทำความสะอาด ก๊าซจะถูกส่งจากด้านบนไปยังกระบวนการดูดซับแรงดันสวิง (การทำให้ไฮโดรเจนบริสุทธิ์)จุดประสงค์ของการล้างด้วยน้ำคือการใช้น้ำเพื่อดูดซับเมทานอลในก๊าซแปลงซึ่งไม่เพียงลดการใช้เมทานอล แต่ยังลดความยากของการแยกก๊าซ

ดัชนีทางเทคนิค

ความดันไฮโดรเจน: 1.6 ~ 3.0Mpa

ความบริสุทธิ์ของไฮโดรเจน: 99 ~ 99.999%

มาตราส่วน: 100~20000Nm3/h

การใช้เมทานอล: 0.5~0.56Nm3/Nm3 H2

เทิร์นดาวน์: 30 ถึง 110%

คุณสมบัติและข้อดี:

เทคโนโลยีกระบวนการที่ครบถ้วนและการทำงานที่ปลอดภัยและเชื่อถือได้
แหล่งวัตถุดิบและขนาดการประมวลผลขนาดใหญ่
เทคโนโลยีการกู้คืนขั้นสูงของพลังงานความร้อนและการใช้พลังงานการผลิตต่ำ
