กระบวนการผลิตไฮโดรเจน SMR ที่โตเต็มที่ตั้งแต่ 3000Nm3 ถึง 4500Nm3

กระบวนการผลิตไฮโดรเจน SMR ที่โตเต็มที่ตั้งแต่ 3000Nm3 ถึง 4500Nm3

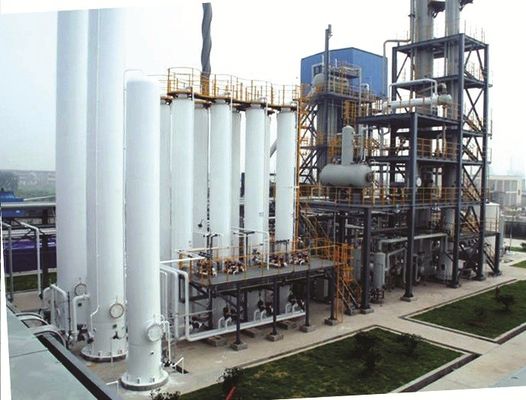

มณฑลเจียงซูปรับปรุงและอัพเกรดหน่วยผลิตไฮโดรเจนด้วยก๊าซธรรมชาติจาก 3000Nm3 เป็น 4500Nm3

การประยุกต์ใช้เทคโนโลยี:

ไฮโดรเจนดิบ (ส่วนใหญ่คือ CH4, Co, CO2, H2 และ H2O) ผลิตจากก๊าซธรรมชาติ (ไฮโดรคาร์บอนสายโซ่คาร์บอนต่ำ) โดยกระบวนการปฏิรูปด้วยไอน้ำ และจากนั้นทำให้บริสุทธิ์ด้วยเทคโนโลยีการดูดซับด้วยแรงดันสวิงเพื่อให้ได้ไฮโดรเจนที่มีความบริสุทธิ์ตรงตามข้อกำหนดของผู้ใช้
ก๊าซธรรมชาติถูกบีบอัดด้วยแรงดันที่เหมาะสม (ตามปริมาณการใช้ก๊าซของผู้ใช้และแรงดันใช้งานที่เหมาะสม) โดยคอมเพรสเซอร์ จากนั้นจะอุ่นก่อนเพื่อให้มีการแยกก๊าซซัลเฟอร์ไดออกไซด์ละเอียดจากนั้นเข้าสู่ปฏิรูปด้วยสัดส่วนของไอน้ำเพื่อทำปฏิกิริยาจากนั้นจะผ่านหม้อต้มความร้อนเหลือทิ้งของก๊าซปฏิรูป นำความร้อนของก๊าซปฏิรูปกลับคืนมา และเข้าสู่ตัวปฏิรูประดับกลางเพื่อทำปฏิกิริยาการแปลงเพื่อให้ได้ไฮโดรเจนดิบหลังจากชุดของการแลกเปลี่ยนความร้อนและความเย็น ก๊าซธรรมชาติจะถูกทำให้เย็นลง เข้าสู่อุปกรณ์ดูดซับแรงดันสวิง และทำให้บริสุทธิ์ในที่สุด

การปฏิรูปมีเทนด้วยไอน้ำ - การผลิตไฮโดรเจน

TECHAIRS นำเสนอเทคโนโลยี Steam Methane Reforming (SMR) สำหรับการผลิตไฮโดรเจนทั้งขนาดเล็กและขนาดใหญ่SMR คือวิธีการผลิตไฮโดรเจนที่คุ้มค่าและประหยัดพลังงานระดับความบริสุทธิ์สูงสามารถเข้าถึงได้โดยใช้เทคโนโลยีการทำให้บริสุทธิ์ด้วยแรงดันสวิงดูดซับ

ในกระบวนการ SMR วัตถุดิบที่ปราศจากซัลเฟอร์ (ก๊าซธรรมชาติ ก๊าซจากโรงกลั่น ก๊าซปิโตรเลียมเหลว หรือแนฟทา) ถูกบีบอัดและให้ความร้อนล่วงหน้า (แรงดันแก๊สสำหรับวัตถุดิบต่ำกว่า 1.6 เมกะปาสกาล) ผสมกับไอน้ำหลังจากการกลั่นกรองซัลเฟต ภายใต้การกระทำ ที่อุณหภูมิสูง 800℃ ความดันและตัวเร่งปฏิกิริยาบางอย่าง อัลเคนและไอน้ำที่มีอยู่ในก๊าซธรรมชาติทำให้เกิดปฏิกิริยาเคมีเพื่อผลิตก๊าซที่ปฏิรูปซึ่งประกอบด้วย H2 CO CO2 N2 และ CH4ก๊าซปฏิรูปเข้าสู่ตัวแปลงกะผ่านการถ่ายเทความร้อนเหลือทิ้ง และ CO จะถูกแปลงเป็น H2 และ CO2CO2 ถูกนำกลับมาใช้ใหม่ผ่านการถ่ายเทความร้อน การควบแน่น การแยกไอน้ำกับไอน้ำ การควบคุมโปรแกรมอัตโนมัติ และก๊าซที่ผ่านตัวดูดซับที่บรรจุสารดูดซับจำเพาะจำนวนมากในทางกลับกัน และผลิตภัณฑ์ของไฮโดรเจนจะถูกสกัดหลังจากการดูดซับ PSA N2, CO, CH4 และ CO2 โดยการเพิ่มความดันสิ่งเจือปนถูกปล่อยออกมาผ่านการลดแรงดันและตัวดูดซับจะถูกเปิดใช้งานอีกครั้ง

ดัชนีทางเทคนิค:

ความบริสุทธิ์: 99% ~ 99.9999%
ความจุ: 4500Nm3/h

คุณสมบัติและข้อดีของพืชไฮโดรเจน smr

เทคโนโลยีกระบวนการที่ครบถ้วนและการทำงานที่ปลอดภัยและเชื่อถือได้
วงจรระยะสั้นของการก่อสร้างโครงการและอัตราการกู้คืนการลงทุนเพื่อให้เกิดการแข่งขันในตลาดที่แข็งแกร่ง
การกู้คืนมาร์จิ้นแบบหลายขั้นตอนและการเผาไหม้ก๊าซแบบคายดูดซับ PSA ช่วยให้ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม
ตัวดูดซับพิเศษ ต้นทุนการดำเนินงานต่ำ มีความบริสุทธิ์สูงและให้ผลผลิตสูง
วาล์วควบคุมแบบตั้งโปรแกรมพิเศษพร้อมระบบอัตโนมัติระดับสูง
