โรงผลิตไฮโดรเจน SMR ขนาดเล็ก 300 Nm3 / H การปฏิรูปก๊าซธรรมชาติ

โรงผลิตไฮโดรเจน SMR ขนาดเล็ก 300 Nm3 / H การปฏิรูปก๊าซธรรมชาติ

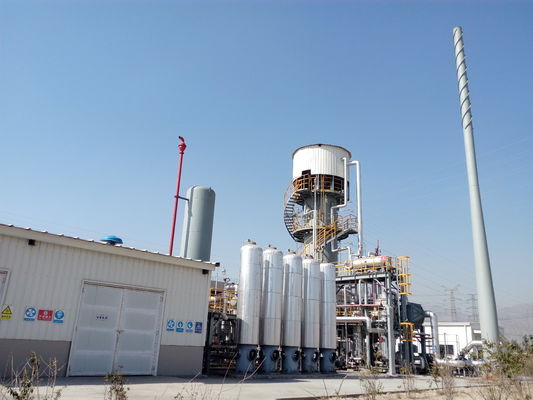

Ningxia Jinjing 300 Nm3 / H SMR โรงงานไฮโดรเจน

การประยุกต์ใช้เทคโนโลยี:

ไฮโดรเจนดิบ (ส่วนใหญ่คือ CH4, Co, CO2, H2 และ H2O) ผลิตจากก๊าซธรรมชาติ (ไฮโดรคาร์บอนสายโซ่คาร์บอนต่ำ) โดยกระบวนการปฏิรูปด้วยไอน้ำ และจากนั้นทำให้บริสุทธิ์ด้วยเทคโนโลยีการดูดซับด้วยแรงดันสวิงเพื่อให้ได้ไฮโดรเจนที่มีความบริสุทธิ์ตรงตามข้อกำหนดของผู้ใช้
ก๊าซธรรมชาติถูกบีบอัดด้วยแรงดันที่เหมาะสม (ตามปริมาณการใช้ก๊าซของผู้ใช้และแรงดันใช้งานที่เหมาะสม) โดยคอมเพรสเซอร์ จากนั้นจะอุ่นก่อนเพื่อให้มีการแยกก๊าซซัลเฟอร์ไดออกไซด์ละเอียดจากนั้นเข้าสู่ปฏิรูปด้วยสัดส่วนของไอน้ำเพื่อทำปฏิกิริยาจากนั้นจะผ่านหม้อต้มความร้อนเหลือทิ้งของก๊าซปฏิรูป นำความร้อนของก๊าซปฏิรูปกลับคืนมา และเข้าสู่ตัวปฏิรูประดับกลางเพื่อทำปฏิกิริยาการแปลงเพื่อให้ได้ไฮโดรเจนดิบหลังจากชุดของการแลกเปลี่ยนความร้อนและความเย็น ก๊าซธรรมชาติจะถูกทำให้เย็นลง เข้าสู่อุปกรณ์ดูดซับแรงดันสวิง และทำให้บริสุทธิ์ในที่สุด

การปฏิรูปมีเทนด้วยไอน้ำ - การผลิตไฮโดรเจน

TECHAIRS นำเสนอเทคโนโลยี Steam Methane Reforming (SMR) สำหรับการผลิตไฮโดรเจนทั้งขนาดเล็กและขนาดใหญ่SMR คือวิธีการผลิตไฮโดรเจนที่คุ้มค่าและประหยัดพลังงานระดับความบริสุทธิ์สูงสามารถเข้าถึงได้โดยใช้เทคโนโลยีการทำให้บริสุทธิ์ด้วยแรงดันสวิงดูดซับ

ดัชนีทางเทคนิค:

ความบริสุทธิ์: 99% ~ 99.9999%
ความจุ:300Nm3/h

อุณหภูมิในการแปรรูปที่เหมาะสม อัตราส่วนน้ำต่อคาร์บอน และค่าสัมประสิทธิ์ของอากาศที่เผาไหม้มากเกินไปมีความสำคัญมากต่อการใช้พลังงานของอุปกรณ์ผลิตไฮโดรเจน

(1) การปรับปรุงปฏิรูปเขตอบอุ่นอย่างเหมาะสมเป็นผลดีต่อการลดการใช้หน่วยการผลิตไฮโดรเจนโดยเฉพาะอย่างยิ่งที่ชัดเจนสำหรับอุปกรณ์ที่มีหน่วยการแยกคาร์บอนออก

(2) ปริมาณการใช้ไฮโดรเจนต่อหน่วยจะลดลงเล็กน้อยเมื่ออัตราส่วนน้ำต่อคาร์บอนลดลงจาก 3.5 เป็น 3.0ดังนั้นระหว่างการทำงานจึงไม่แนะนำให้ใช้อัตราส่วนระหว่างน้ำกับคาร์บอนให้ต่ำลงจนถึงระดับที่ค่อนข้างต่ำโดยเจตนา เพื่อให้มั่นใจว่าอุปกรณ์จะสามารถทำงานได้อย่างต่อเนื่องเป็นระยะเวลานาน

(3) การเพิ่มขึ้นของอากาศเผาไหม้ต้องการการสิ้นเปลืองเชื้อเพลิงมากควรลดอากาศส่วนเกินให้มากที่สุดและสามารถลดการใช้เชื้อเพลิงได้โดยการเผาอากาศร้อน

คุณสมบัติและข้อดีของพืชไฮโดรเจน smr

เทคโนโลยีกระบวนการที่ครบถ้วนและการทำงานที่ปลอดภัยและเชื่อถือได้
วงจรระยะสั้นของการก่อสร้างโครงการและอัตราการกู้คืนการลงทุนเพื่อให้เกิดการแข่งขันในตลาดที่แข็งแกร่ง
การกู้คืนมาร์จิ้นแบบหลายขั้นตอนและการเผาไหม้ก๊าซแบบคายดูดซับ PSA ช่วยให้ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม
ตัวดูดซับพิเศษ ต้นทุนการดำเนินงานต่ำ มีความบริสุทธิ์สูงและให้ผลผลิตสูง
วาล์วควบคุมแบบตั้งโปรแกรมพิเศษพร้อมระบบอัตโนมัติระดับสูง

ฐานการผลิตวาล์วลำดับพิเศษ

• ฐานการผลิตวาล์วจัดลำดับพิเศษภายใต้การควบคุมของ Techairs ตั้งอยู่ในเขตชานเมืองเฉิงตูของเสฉวนวาล์วจัดลำดับประสิทธิภาพสูงที่ออกแบบมาสำหรับเครื่องผลิตไฮโดรเจนเป็นผลิตภัณฑ์ที่ได้รับการจดสิทธิบัตรซึ่งออกแบบโดยบริษัทของเราด้วยการวิจัยและพัฒนาที่เป็นอิสระ และวาล์วมีข้อดี เช่น โครงสร้างที่เหมาะสม ปิดผนึกอย่างแน่นหนา เชื่อถือได้ เวลาดำเนินการสั้น ๆ สวิตช์ยืดหยุ่น อายุการใช้งานยาวนาน ฯลฯ พร้อมกับประสิทธิภาพการต้านทานแรงดันสองทางและประสิทธิภาพการต้านทานการกัดเซาะการไหลของอากาศความเร็วสูงสวิตช์นิวแมติก ไฟฟ้า และไฮดรอลิกพร้อมการแสดงสถานะวาล์ว ณ สถานที่ทำงาน และสัญญาณย้อนกลับของสัญญาณสวิตช์เส้นผ่านศูนย์กลางที่กำหนดของวาล์ว: DN15 ถึง DN400, แรงดันปกติ: PN1.6 – 10.0ในช่วงไม่กี่ปีที่ผ่านมา มีการใช้กันอย่างแพร่หลายในน้ำมันขนาดใหญ่ เคมี เหล็ก โลหะวิทยา ไฟฟ้า และองค์กรอื่นๆ
