โรงงานไฮโดรเจน SMR 12000 Nm3 / H พร้อมวาล์วควบคุมที่ตั้งโปรแกรมได้

โรงงานไฮโดรเจน SMR 12000 Nm3 / H พร้อมวาล์วควบคุมที่ตั้งโปรแกรมได้

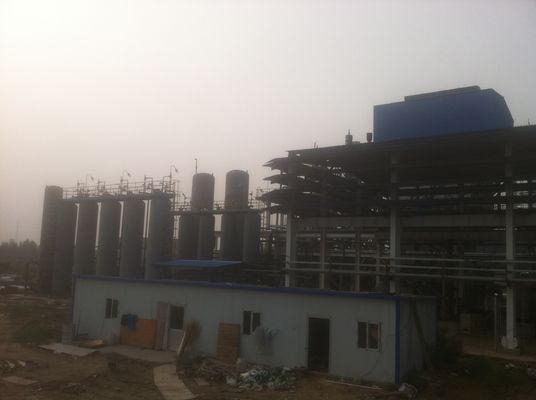

Shanghai Xinyou Energy (Shandong Kenli) 12,000 Nm3/H SMR โรงงานไฮโดรเจน

การประยุกต์ใช้เทคโนโลยี:

ส่วนการประชุมเชิงปฏิบัติการการแปลงได้ปรับประสิทธิภาพการแปลงและการใช้วัสดุให้เหมาะสมด้วยวัตถุดิบของก๊าซธรรมชาติและไฮโดรคาร์บอนเบาอื่น ๆเทคโนโลยี Two-high THiPSATM ถูกนำมาใช้สำหรับส่วนการประชุมเชิงปฏิบัติการ PSA เพื่อรับประกันผลผลิตและความบริสุทธิ์สูงของไฮโดรเจน เทคโนโลยีดังกล่าวได้ก้าวไปสู่ระดับขั้นสูงของโลกแล้ว

ไฮโดรคาร์บอนก่อนปฏิรูปและปฏิรูปไอน้ำ

ก๊าซธรรมชาติจะถูกผสมกับไอน้ำในกระบวนการตามสัดส่วน 3.2 ～ 3.8 หลังจาก desulfurized เหลือ 0.1PPm และต่ำกว่า จากนั้นจะไหลเข้าสู่ท่อปฏิรูปหลังจากเข้าสู่ท่อขดลวดอุ่นด้วยแก๊สผสมและอุ่นต่อไปที่ 530 ～ 580 ℃ในเตียงตัวเร่งปฏิกิริยา H₂ และ CO จะถูกสร้างขึ้นจากปฏิกิริยาของมีเทนและไอน้ำ และ CO จะถูกสร้างขึ้นเป็น CO₂ หลังจากทำปฏิกิริยากับไอน้ำความร้อนที่จำเป็นสำหรับการปฏิรูปมีเทนนั้นมาจากการเผาไหม้ก๊าซเชื้อเพลิงผสมปฏิกิริยาหลักของตัวเร่งปฏิกิริยานิกเกิลแสดงไว้ด้านล่าง:

CH₄+โฮ₂0(ไอน้ำ) = CO +3H₂-49200Kcal/Kmol (ปฏิกิริยาปฏิรูป)

CO+H₂0(ไอน้ำ) = CO₂ +โฮ₂+9840Kcal/Kmol (ปฏิกิริยากะ)

ปฏิกิริยาการแตกร้าวของด่างสูง (400～600℃)

CnH_2n+2+nH₂O(ไอน้ำ) =(2n+1) H₂ + n CO

อุณหภูมิในการแปรรูปที่เหมาะสม อัตราส่วนน้ำต่อคาร์บอน และค่าสัมประสิทธิ์ของอากาศที่เผาไหม้มากเกินไปมีความสำคัญมากต่อการใช้พลังงานของอุปกรณ์ผลิตไฮโดรเจน

(1) การปรับปรุงปฏิรูปเขตอบอุ่นอย่างเหมาะสมเป็นผลดีต่อการลดการใช้หน่วยการผลิตไฮโดรเจนโดยเฉพาะอย่างยิ่งที่ชัดเจนสำหรับอุปกรณ์ที่มีหน่วยการแยกคาร์บอนออก

(2) ปริมาณการใช้ไฮโดรเจนต่อหน่วยจะลดลงเล็กน้อยเมื่ออัตราส่วนน้ำต่อคาร์บอนลดลงจาก 3.5 เป็น 3.0ดังนั้นระหว่างการทำงานจึงไม่แนะนำให้ใช้อัตราส่วนระหว่างน้ำกับคาร์บอนให้ต่ำลงจนถึงระดับที่ค่อนข้างต่ำโดยเจตนา เพื่อให้มั่นใจว่าอุปกรณ์จะสามารถทำงานได้อย่างต่อเนื่องเป็นระยะเวลานาน

(3) การเพิ่มขึ้นของอากาศเผาไหม้ต้องการการสิ้นเปลืองเชื้อเพลิงมากควรลดอากาศส่วนเกินให้มากที่สุดและสามารถลดการใช้เชื้อเพลิงได้โดยการเผาอากาศร้อน

ดัชนีทางเทคนิค:

ความบริสุทธิ์: ≥99.99%

ความจุ: 12,000 Nm3/H

คุณสมบัติและข้อดีของพืชไฮโดรเจน smr

เทคโนโลยีกระบวนการที่ครบถ้วนและการทำงานที่ปลอดภัยและเชื่อถือได้

วงจรระยะสั้นของการก่อสร้างโครงการและอัตราการกู้คืนการลงทุนเพื่อให้เกิดการแข่งขันในตลาดที่แข็งแกร่ง

การกู้คืนมาร์จิ้นแบบหลายขั้นตอนและการเผาไหม้ก๊าซแบบคายดูดซับ PSA ช่วยให้ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม

ตัวดูดซับพิเศษ ต้นทุนการดำเนินงานต่ำ มีความบริสุทธิ์สูงและให้ผลผลิตสูง

วาล์วควบคุมแบบตั้งโปรแกรมพิเศษพร้อมระบบอัตโนมัติระดับสูง

แผนผังกระบวนการ

คุณสมบัติและสิทธิบัตรที่เกี่ยวข้อง

อาศัยความสามารถในการวิจัยและพัฒนา Techairs ได้รับสิทธิบัตรระหว่างประเทศและในประเทศ 90 รายการ คำขอรับสิทธิบัตรมากกว่า 100 รายการ ผลงานทางวิทยาศาสตร์และเทคโนโลยีที่ระบุ 13 รายการ รางวัลความก้าวหน้าทางวิทยาศาสตร์และเทคโนโลยี 4 รางวัล ทุนทางวิทยาศาสตร์และเทคโนโลยี 7 รายการ เครื่องหมายการค้า 33 รายการ และ 5 จังหวัด และรางวัลความก้าวหน้าทางวิทยาศาสตร์และเทคโนโลยีระดับรัฐมนตรีได้รับใบรับรองระบบการจัดการสิ่งแวดล้อม/คุณภาพ ใบรับรองการประเมินระบบการจัดการ HSE

• คุณสมบัติ Class B ของการออกแบบทางวิศวกรรมและสัญญา EPC

• คุณสมบัติการออกแบบภาชนะรับความดัน Class III A1/A2

• คุณสมบัติท่อแรงดัน GC1,GC2

• คุณสมบัติการติดตั้งถังแรงดัน ท่อแรงดัน และหม้อไอน้ำ

• ใบรับรองระดับการควบคุมมลพิษสิ่งแวดล้อมจังหวัด ระดับ A

• คุณสมบัติการออกแบบไฟ
